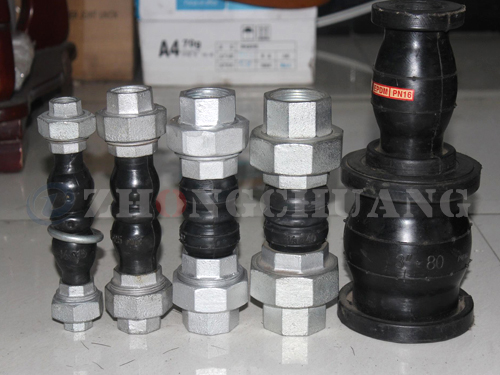

丝扣连接橡胶软接头结构简介：

产品代号 公称通径inch _小弯曲半径 _少弯曲次数 工作压力 Mpa 产品长度mm 连接尺寸YM9615H 1/2” 30 25 ≤1.8 ≥100 R1/2Rc1/2YM9715H YM9620H 3/4” 40 20 ≤1.6 ≥100 R3/4Rc3/4YM9720H YM9620H 1” 50 15 ≤1.2 ≥100 R1Rc1YM9720H

安装说明：

1.根据所要连接的两端接头及错位情况，选择准确的产品和合适的产品长度；

2.安装时，先拧下两端接头，将接头分别安装于风机管供（回）水管接口上，应封闭，拧紧；

3.对波纹管进行预弯时，应将活套螺母置于波纹管的两端，以免波纹管弯曲时将螺母上卡死。注意在安装进程中，不要与硬物撞挤，不要损坏密封面。

丝扣连接橡胶软接头结构示意图

安装数据表
